超高速疲労耐久試験装置 FRDH

超高速疲労耐久試験装置 FRDHの主な特徴

• 0（DC）～1000Hｚまで試験可能なワイドレンジ対応。
• 画期的な電力増幅器内蔵。　±100Nまで外部増幅器不要。
• 油圧を使わずメンテいらず。　必要なのはコンセントだけ。
• 試験力ラインナップは、9.8N～5000Nまで（Np-p）。
• 直感的な操作方法。　オシロライクな操作画面。
• 変位センサーはLVDT型採用。　精度に優れ絶対位置制御可能。
• 振動試験機的発想の周波数掃引。周波数応答計測可能。
• 制御パラメーターをUSB接続でPCから可変可能。
• 変位制御による振動試験が可能。

超高速疲労耐久試験装置 FRDHの構成

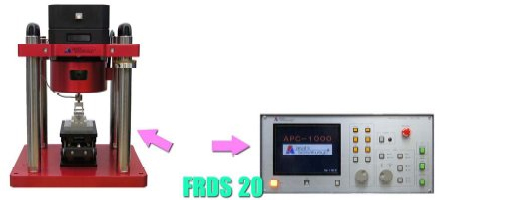

FRDS 20 ： 内臓電力増幅型で駆動可能 最大モデル
アクチュエーター SW-2015LV  ＋  制御器 APC-1000

変位・荷重切り替え型　疲労耐久制御器が動電型振動発生器とコラボ！
今までにない高域（最高1000Hz）まで試験可能になりました。

このたった二つの構成で、
・±100N（200Np-p）までの本格的な疲労耐久試験が可能。
・周波数応答試験も可能。
・試験体の強度・寿命・耐久性・共振まで試験可能。

過去に前例のない電力増幅器を内蔵により、スぺースを取らずシンプルにまとめた装置

FRDH 05 ： 疲労耐久試験機モデル
アクチュエーター SL-0505LV  ＋  制御器 APC-1000

試験力　49N（±24.5N）高さ調整式基本筐体　50N　広帯域ロードセル

他に、試験力：9.8N 49N 200N 500N 1000N 1500N 3000N 5000Nに対応。
最小フルスケール1Nを制御する特殊モデルなど、様々な構成・カスタマイズが可能です。

超高速疲労耐久試験装置 FRDHの主な用途

• 疲労試験、圧縮試験、引っ張り試験
• 強度試験、静的荷重
• 衝撃試験、変位制御による荷重モニター
• 周波数応答試験
• 変位制御による振動試験

超高速疲労耐久試験装置 FRDHの活用事例紹介

• カーボン素材の試験、カーボン繊維一本・ケブラー繊維一本での試験
• インプラントの試験
• バッテリーの端子・ケース試験
• 溶着フィルムの強度試験、圧着端子の強度試験
• 製品に使用している素材の基礎的性質
• 含油鉱物の含有量調査
• タッチセンサーの周波数応答・繰り返し強度試験
• 車両搭載用サスペンション荷重センサーの周波数応答・繰り返し強度試験
• 再生樹脂の衝撃耐久試験
• 樹脂のヤング率物性試験

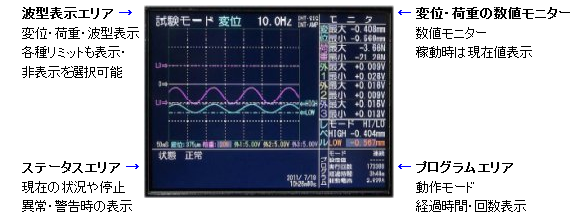

制御器 APC-1000 4つの表示エリア
